Cadre VENETO des années 90

Bonsoir à tous,

J'ai reçu il y a quelques temps ce cadre:


J'ai eu un commentaire "Ça sent le cadre nerveux !", j'ai donc mis sa présentation ici, mais j'ai un doute...



Réflexion faite, ce n'est pas encore un vélo, et je ne sais pas ce que c'est comme cadre, j'aurais peut-être dû mettre ça dans la rubrique Sheila...

Un cadre de randonneuse...?

Je ne sais pas, je trouve qu'il a beaucoup d'oeillets...

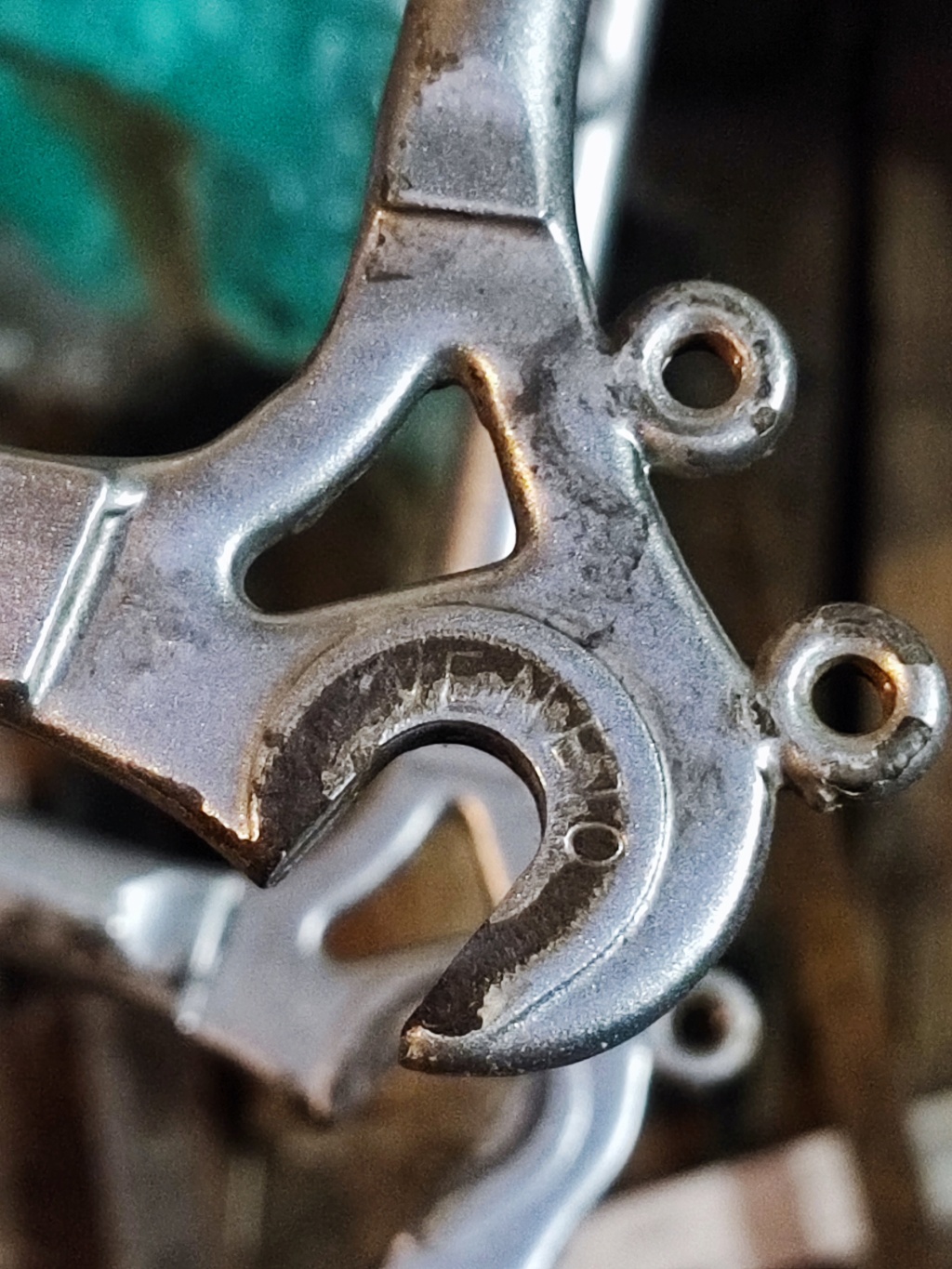

C'est un VENETTO, je ne pense pas que en dehors de ces pattes là, venetto en ai conçu pour d'autres marques que la leur.

tractopelle a écrit:Je ne sais pas, je trouve qu'il a beaucoup d'oeillets...

sont-ils tous d'origine ?

Pour moi, aucun moyen de le savoir...

Cadre des années 90 qui ressemble à ce qu'a pu faire Veneto . Les cadres étaient proposés nus ou montés avec de nombreuses options qui permettaient de faire un cadre à la demande.

Quelques image supplémentaires qui vous en diront peut-être un peu plus:







À quel moment est-on passé du standard 126 mm à 130 mm?
Celui-ci est encore en 126 mm.

Il y a un truc que je ne pige pas...
À quoi servent les oeillets supplémentaires? Pour moi, s'il y a un porte-bagages, on doit sans doute retrouver des trous filetés sur la fourche et les haubans, et là, il n'y a rien. Ou alors il s'agit de porte bagages légers qui prennent appui sur le trou fileté pour les freins?
Ça me laisse perplexe...

Le passage à 130 mm s'est fait à l'arrivée du 8 vitesses début des années 90.

Merci Stef.

Diamètre du boîtier de pédalier mesuré à 33,87 mm.


Diamètre du tube de selle mesuré à 26,54 mm.


Diamètre du tube de fourche mesuré à 21 mm.

Comme il s'agit d'un Veneto boîtier de pédalier en Bsc, direction en 25,4 et plongeur en 22,2

Une fois de plus, merci Stef.
Et pas merci à mes compétences en mesure, je me demande comment je fais pour avoir aussi faux.

J'ai essayé de visser un boîtier Shimano UN-71 que j'avais sous la main (donc BSC si je ne me trompe pas), et ça a bloqué au bout de moins d'un centimètre.
Je n'ai pas voulu forcer.
Je nettoyerai de nouveau les filets demain, et je réessayerai sans forcer.
C'est sans doute le bon filetage, ça se visse dans le sens inverse du pédalage...

J'ai nettoyé les filetages et les ai lubrifiés.
Pour autant, ça ne rentre pas plus que ça...

Qu'y a-t-il de marqué sur les cuvettes. Ce boîtier existe en Bsc et en italien.
Quel est le diamètre externe du tube de selle ? 28 ou 28,6 ? Je penche pour le deuxième cas.

Oups.

Je ne sais pas si ça aide à déterminer le filetage...

Je crois lire 28,7 mm.
Et 26,4 mm en interne.

28,7 ou 28,6 plus peinture donc tube international récent, les cadres français sont en 28. Sur les coupelles du boîtier il est précisé 1,37 x 24 ou 36x24 ou 25x1

Ça c'est de l'italien.

Et ça du Bsc

En agrandissant je vois que ton boitier est un boitier vtt donc prévu pour une boite de pédalier de 73 mm de large et pas 68 comme un vélo de route.

Décidemment, je cumule les erreurs...
J'admire ta patience avec moi... Je me filerais des baffes.

Je vais sans doute aller faire un tour chez mon voisin qui croule sous les pièces vélos et tenter de lui emprunter un boîtier au filetage BSC pour 68mm, ce sera plus sûr.

Merci beaucoup.
